Paralel Port

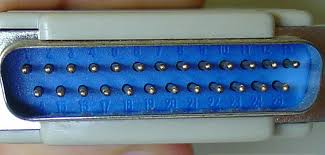

Port paralel (DB-25) adalah salah satu jenis soket pada personal komputer untuk berkomunikasi dengan peralatan luar seperti printer model lama. Karena itu parallel port sering juga disebut printer port. Perusahaan yang memperkenalkan port ini adalah Centronic, maka port ini juga disebut dengan Centronics port.

Kesederhanaan port ini dari sisi pemrograman dan antarmuka dengan hardware membuat port ini sering digunakan untuk percobaan-percobaan sederhana dalam perancangan peralatan elektronika.

Semua data, kontrol, dan status dari port paralel berhubungan dengan register-register yang ada didalam komputer. Dengan mengakses langsung register-register tersebut, masukan dan keluaran dari port paralel dapat diatur. Register-register pada port paralel adalah:

1. Register data
2. Register status
3. Register kontrol

Pada umumnya di komputer personal alamat dasar LPT1 adalah 0x378 (378 hexadecimal) dan LPT2 adalah 0x278. Alamat dari ketiga register tersebut diatas dapat ditentukan dengan menjumlahkan alamat dasar dari port paralel dengan bilangan desimal tertentu. Misalnya kita ingin mengakses register data dari port paralel LPT1, alamat register datanya sama dengan alamat dasar dari LPT1 yaitu 0x378. Sedangkan alamat register status sama dengan alamat register dasar + 1 atau 0x379 dan alamat register kontrolnya sama dengan alamat register dasar + 2 atau 0x37A. Hal tersebut berlaku juga pada LPT2. Untuk lebih jelasnya, dapat dilihat ditabel dibawah ini:

Register	LPT1	LPT2
Register data (alamat dasar + 0)	0x378	0x278
Register status (alamat dasar + 1)	0x379	0x279
Register kontrol (alamat dasar + 2)	0x37A	0x27A
